PE potrubní tvarovky 45° koleno: všechny klíčové informace, které potřebujete vědět?

1.Co je to PE potrubní tvarovky 45° koleno?

1.1 Základní definice a základy materiálu

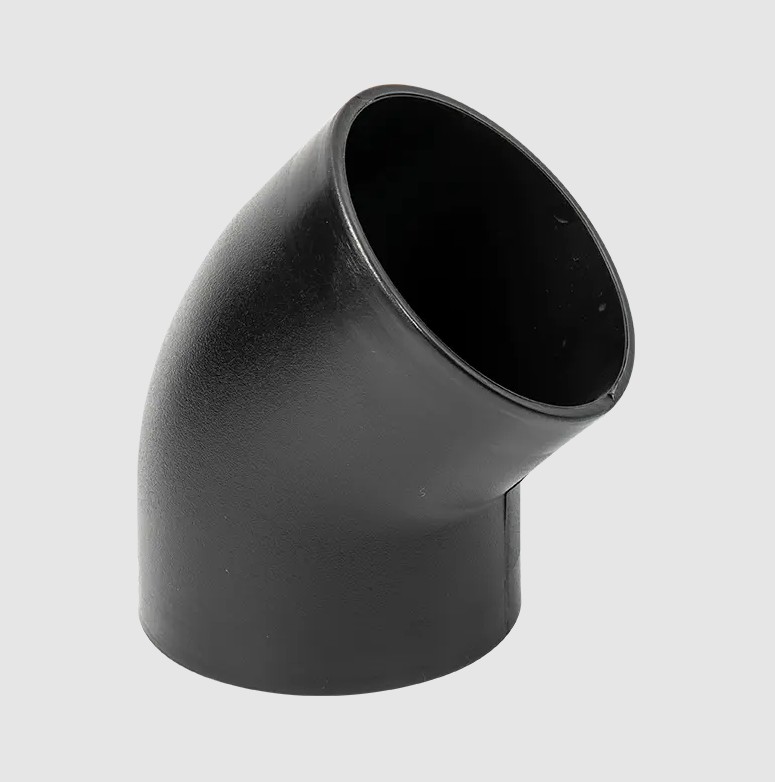

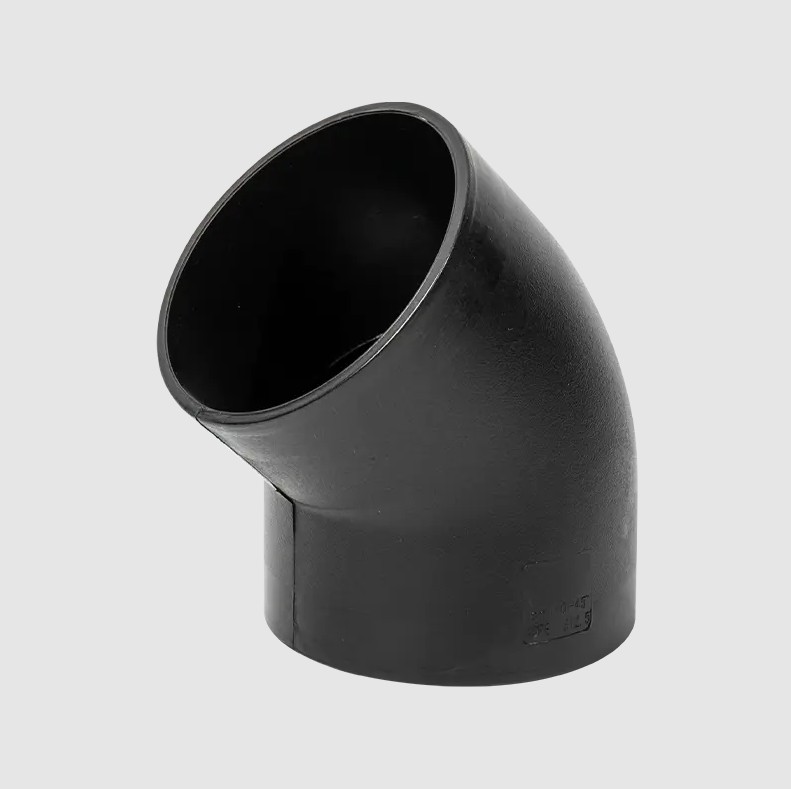

A PE potrubní tvarovky 45° koleno je speciální potrubní spojka vyrobená z vysokohustotního polyetylenu (HDPE) nebo středněhustotního polyetylenu (MDPE) používaná k dosažení úhlu 45 stupňů v potrubním systému. Je kritickou součástí polyetylenových (PE) potrubních systémů, navržených tak, aby minimalizovaly ztráty energie a hydraulické rázy při změně směru kapalin.

Výjimečné vlastnosti PE dávají 45° kolenům tyto klíčové výhody: silná odolnost proti korozi, vynikající odolnost proti mrazu při nízkých teplotách, nízká hmotnost a vysoká pevnost a vynikající odolnost proti nárazu. Tyto vlastnosti zajišťují, že PE potrubní tvarovky 45° kolena si udrží dlouhodobý a stabilní výkon, i když jsou zakopány pod zemí, v horkém a vlhkém prostředí nebo přepravují drsná chemická média, což z nich dělá ideální alternativu k tradičním kovovým kolenům.

1.2 Výrobní standardy a spojovací techniky

Výroba PE potrubních tvarovek 45° koleno obecně dodržuje mezinárodní a domácí normy, jako jsou ISO 4427 a GB/T 13663, aby bylo zajištěno, že jejich rozměrová přesnost a jmenovité tlaky splňují požadavky na design.

Mezi hlavní způsoby připojení patří:

• Butt Fusion: Vhodné pro trubky většího průměru. Zahřátím kolena a konců trubek do roztaveného stavu jsou rychle přitlačeny k sobě a ponechány vychladnout, čímž vznikne spoj s těsnícími vlastnostmi a pevností rovnající se trubce samotné.


• Elektrofúze: V koleni je zapuštěn topný drát. Při zahřátí spojí koleno a povrch trubky dohromady a vytvoří vysoce spolehlivé integrované spojení. Toto připojení se snadno ovládá a nabízí konzistentní kvalitu připojení.


2. Jaké jsou výhody používání PE potrubní tvarovky 45° koleno ?

Použití PE potrubních tvarovek 45° koleno v potrubních systémech odráží komplexní zvážení účinnosti, bezpečnosti a hospodárnosti v moderním inženýrském designu.

2.1 Vynikající dynamika tekutin

Design ohybu 45 stupňů je jeho největší technickou předností. V oblasti řízení tekutin platí, že čím plošší je ohyb, tím nižší je lokální koeficient odporu (hodnota K) generovaný během proudění tekutiny. Ve srovnání s ostrými 90stupňovými koleny mohou PE 45stupňová kolena:

• Minimalizujte ztrátu hlavy: Snižuje turbulence a vířivé proudy v potrubí, snižuje tření a nárazy v ohybu, čímž zlepšuje efektivitu dopravy.


• Snižte spotřebu energie čerpací stanice: Nižší hydraulické ztráty znamená menší odpor k překonání čerpací stanice nebo kompresoru, což přímo snižuje dlouhodobé provozní náklady potrubního systému.


• Účinně potlačit vodní ráz: Hladké vychylování proudu vody tlumí tlakové rázové vlny generované náhlými změnami rychlosti proudění a poskytuje důležitou ochranu potrubí a čerpacího a ventilového zařízení.



2.2 Dlouhodobá životnost a náklady na údržbu

Polyetylenový materiál zajišťuje dlouhodobou spolehlivost lokte. Jeho vlastní odolnost proti opotřebení způsobuje, že se opotřebovává mnohem pomaleji než kovové trubky při dopravě médií obsahujících pevné částice (jako je kal a sediment). Kromě toho to znamená vlastní chemická inertnost PE PE potrubní tvarovky 45° koleno jsou imunní vůči elektrochemické korozi, a to i v kyselém a alkalickém prostředí. Výsledkem je:

• Prodloužená životnost: Je možná životnost více než 50 let, což daleko převyšuje životnost mnoha tradičních materiálů.


• Snížená frekvence údržby: Žádná koroze, žádné usazování vodního kamene a spolehlivé těsnění výrazně snižují riziko netěsností a ucpání a snižují náklady na běžnou údržbu a opravy.


3. Jaký je rozdíl mezi PE 45° a 90° koleny?

Při navrhování profesionálních potrubních systémů závisí volba mezi 45° a 90° koleny na prioritě řízení průtoku. Pokud je cílem návrhu minimalizovat hydraulické ztráty a optimalizovat energetickou účinnost systému, technici upřednostní použití dvou PE potrubní tvarovky 45° koleno s krátkou trubkou k dosažení otočení o 90°. I když to mírně zvyšuje pracnost materiálu a instalace, dlouhodobé přínosy jsou značné.

4. Snižuje PE 45° koleno průtok?

Odpověď zní: 45° kolena v PE trubce generují místní odpor, ale tento odpor je mezi všemi otočnými prvky minimální a mnohem menší než dopad 90° kolen na průtok.

Podle klasické Darcy-Weisbachovy rovnice nebo metody ekvivalentní délky se celková tlaková ztráta v potrubí skládá z podélné ztráty (přímé tření potrubí) a lokální ztráty (odpor potrubí).

Funkce 45° kolena: Jeho jemné otáčení účinně snižuje lokální ztrátový koeficient. To znamená, že při stejném systémovém tlaku a průtoku může potrubní systém využívající 45° koleno udržovat vyšší efektivní průtok.

Zajištění průtoku: Spíše než „snižování průtoku“ je přesnější říci, že maximalizuje průtok. Při přepravě vody nebo přesných chemikálií na dlouhé vzdálenosti je to právě toto pečlivé zajištění průtoku, které činí 45° kolena v PE potrubí kritickým konektorem pro optimalizaci výkonu systému.

5. Jaké jsou použití 45° kolen v PE trubkách? (Základní aplikace a průmyslová hodnota)

PE potrubní tvarovky 45° koleno se svým vynikajícím výkonem a spolehlivým těsněním jsou široce používány v průmyslových odvětvích vyžadujících nejvyšší úroveň spolehlivosti a účinnosti:

• Městská a městská infrastruktura:
  • Systémy zásobování vodou: Používá se pro kontrolu kapalin v městských hlavních a vedlejších potrubích, zajišťuje hladký průtok vody a snižuje riziko prasknutí potrubí.


  • Přeprava plynu: Jako bezpečný konektor v polyetylenových plynovodech spolehlivě mění vedení potrubí a zajišťují bezpečnost dodávek městského plynu.


• Průmyslový a chemický průmysl:
  • Přeprava korozivních médií: Vzhledem k vynikající odolnosti PE proti korozi jsou vhodné pro potrubí přepravující chemické kapaliny, jako je kyselina chlorovodíková a kyselina sírová. 45° kolena zajišťují efektivitu ve složitých uspořádáních potrubí.


  • Přeprava kejdy a hlušiny: Jejich odolnost proti opotřebení z nich činí ideální volbu pro důlní dopravu a prodlužuje životnost potrubí ve vysoce abrazivních prostředích.


• Zemědělství a zavlažování:
  • Vodou úsporné zavlažovací systémy: Používají se ve velkých sítích pro zavlažování zemědělské půdy a zahrad a dosahují přesné distribuce vody díky účinnému řízení tekutin a šetří vodní zdroje.


• Zemní tepelná čerpadla a projekty na ochranu životního prostředí: Používají se pro odbočování a spojování podzemních potrubí, jejich odolnost vůči nízkým teplotám a spolehlivé těsnění zajišťují dlouhodobý a stabilní provoz systému.



PE potrubní koleno 45° je spojka jádra pro efektivní, spolehlivý a dlouhodobý provoz v moderních potrubních systémech. Není to pouze fyzická součást pro odklonění potrubí, ale také klíčový prvek v konstrukčním návrhu, který vyvažuje řízení toku, energetickou optimalizaci a nákladovou efektivitu.

6. Jak správně nainstalovat a připojit 45° PE potrubí?

Kvalita montáže 45° PE potrubního kolena přímo určuje provozní bezpečnost a utěsnění celého potrubního systému. Správné připojení je zásadní pro prevenci budoucích úniků a poruch. Nejčastěji používanými profesionálními spojovacími technikami jsou tepelné fúze (včetně tupého a zásuvkového) a elektrické fúze.

6.1 Butt Fusion (vhodné pro trubky velkého průměru)

Spojení na tupo je jednou z nejbezpečnějších metod spojování PE trubek a kolen. Spojuje tvarovku a trubku do jednoho kusu a poskytuje vynikající utěsnění.

• Příprava a vyrovnání: Zajistěte koleno PE 45° a spojovanou PE trubku k rámu stroje na tavení a zajistěte vyrovnání os s odchylkou ne větší než 10 % tloušťky stěny.


• Frézování: Pomocí frézy vyfrézujte konce kolena a trubky, dokud nebudou oba konce ploché, hladké a kolmé k ose, čímž vzniknou souvislé třísky.


• Zahřívání a udržení tepla: Mezi dva konce umístěte topnou desku (obvykle při 200 °C až 220 °C) a mírně zatlačte, aby byly konce těsně zarovnány. Tato fáze je kritická, zajišťuje rovnoměrný ohřev a formování příruby, čímž se dosáhne úplného roztavení materiálu.


• Vyjmutí desky a lisování: Rychle vyjměte topnou desku a okamžitě použijte předepsaný tlak na spoj. Tento tlak musí být udržován stálý, aby se zajistila adekvátní difúze a spojení roztavených materiálů.


• Chladicí a udržovací tlak: Udržujte tlak v kloubu (tj. udržujte tlak) po stanovenou dobu. Uvolněte rám stroje teprve poté, co se spoj přirozeně ochladí na stanovenou teplotu, spoj lze připojit.



6.2 Elektrická fúze (platí pro různé průměry a složité pracovní podmínky)

Electrofusion využívá předem zabudované topné dráty v armaturách k roztavení kontaktní plochy mezi kolenem a trubkou, čímž se vytvoří spolehlivé spojení. Nabízí snadnou obsluhu a vysokou spolehlivost.

• Čištění a škrábání: Toto je nejkritičtější krok v elektrické fúzi. Pomocí specializovaných nástrojů důkladně odstraňte oxidovou vrstvu (škrábání) z oblasti hrdla a hrdla 45° kolena PE tvarovky, aby byl zajištěn čistý povrch připojení.


• Umístění kování: Oškrábanou trubku vložte do 45° kolena PE tvarovky a zajistěte ji polohovacím úchytem, aby byla zajištěna stejnoměrná mezera mezi trubkou a tvarovkou bez pnutí.


• Výkon vytápění: Připojte elektrickou tavnou svářečku a zadejte nebo nastavte parametry ohřevu, jako je napětí a čas, podle čárového kódu na armatuře. Při připojení napájení se vnitřní topný drát zahřeje, roztaví polyethylenový materiál a vyplní mezeru.


• Chlazení a údržba: Po připojení napájení musí být tvarovka přirozeně ochlazována podle zadané doby chlazení. Během této doby se kloubem nesmí hýbat ani se ho dotýkat. Teprve po úplném ochlazení může spojení dosáhnout požadované pevnosti a těsnosti.



7. Jaké jsou běžné poruchy PE 45° kolena?

I když PE potrubní tvarovky 45° koleno nabízejí vynikající životnost a odolnost proti korozi, nesprávný provoz nebo faktory prostředí mohou stále způsobit některé běžné poruchy během instalace a dlouhodobého používání.

7.1 Selhání instalace a připojení (vedoucí především k netěsnosti)

7.2 Dlouhodobé provozní poruchy (ovlivňující bezpečnost systému)

Pochopením těchto běžných poruch uživatelé nejen lépe porozumí omezením PE potrubních tvarovek 45° koleno, ale také přijmou proaktivnější preventivní opatření během instalace a údržby, která zajistí dlouhodobý stabilní provoz a účinnost řízení tekutin potrubního systému.
