Proč PE potrubí neteče?

V moderním průmyslu a výstavbě městské infrastruktury, ať už jde o vysokotlaké plynovody, městské vodovodní sítě nebo specializovanou dopravu tekutin, zůstává kvalita PE potrubních spojů extrémně vysoká. Tradiční mechanická spojení nebo jednoduché tavné metody často nedokážou zcela eliminovat úniky během dlouhodobého provozu, zejména ve složitém podzemním prostředí a vystaveném kolísání prostředí. Právě na tomto pozadí PE elektro tavné spony , se svou špičkovou "bezúnikovou" elektrofúzní technologií se staly revolučním řešením pro spojování potrubí a postupně nastavují nové průmyslové standardy.

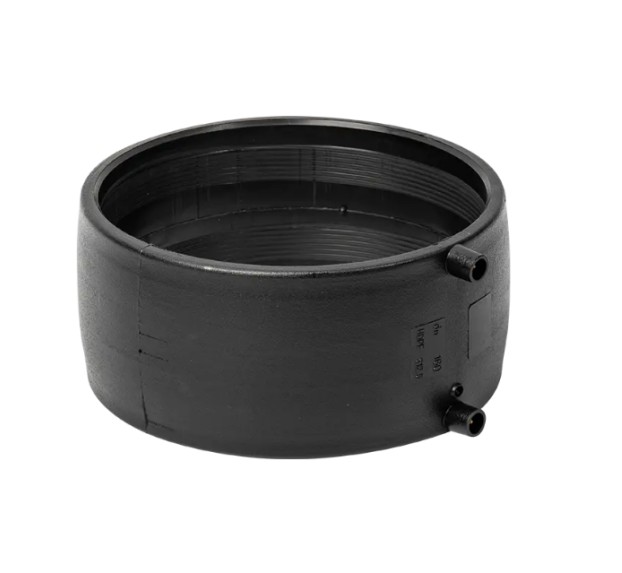

PE elektrosvařovací objímka (polyetylenová elektrosvařovací spojka) je tvarovka speciálně navržená pro spojování polyetylenových (PE) trubek. Jeho nejvýraznějším znakem je vysoce odporový topný drát přesně zapuštěný do vnitřní stěny svorky.

Jeho základní funkce

Jeho hlavní funkcí je využít vysokou teplotu generovanou proudem k připojení svorky k vnější stěně připojované PE trubky na molekulární úrovni. Když se na svorku přiloží speciální elektrofúzní svařovací stroj, topný drát se zahřeje a rychle spojí PE materiály v kontaktní oblasti. Během tohoto procesu podléhají molekulární řetězce PE v konektoru vzájemnému propojení, difúzi a zesíťování. Po vychladnutí a ztuhnutí se spoj a tělo trubky stanou nepostřehnutelným, zcela homogenním celkem. To znamená, že životnost spoje, pevnost a odolnost proti korozi jsou přesně stejné jako u materiálu potrubí, což zásadně eliminuje riziko sevření potrubí a netěsnosti způsobené rozdíly v materiálu nebo stárnutím těsnění.

Spolehlivost elektrofúzní technologie vychází z jejího přesně řízeného principu činnosti, který zase přináší mnoho významných hlavních výhod:

Princip fungování

Celý proces má přesný cyklus. Nejprve instalační technik důkladně vyčistí a oškrábe oblast spoje potrubí (až po vrstvu oxidu). Poté se do trubky vloží trubková svorka a čárový kód na svorce je naskenován svářečkou. Svařovací stroj automaticky rozpozná a provede přednastavený proud a parametry. Proud generovaný topný drát ohřívá trubku, vede teplo a způsobuje spojování PE materiálu pod určitým tlakem. Po ochlazení se molekuly vyrovnají a nakonec vytvoří PE trubkový spoj s extrémně silnou pevností v tahu.

Hlavní výhody

• Extrémně spolehlivé a těsné: Tím je dosaženo fúze na molekulární úrovni mezi tvarovkou a trubkou, výsledkem je spoj, který je ještě pevnější než samotná trubka a zcela eliminuje netěsnosti způsobené stárnutím a selháním těsnění, O-kroužků a dalších součástí.


• Standardizované a sledovatelné stavební operace: Moderní elektrofúzní svařovací stroje často obsahují možnosti záznamu dat. To automaticky řídí napětí a čas během procesu svařování a eliminuje artefakty, které mohou nastat při tradičním ručním provozu. Všechny svařovací parametry, časy a výsledky jsou zaznamenávány, což zajišťuje sledovatelnost kvality projektu.


• Vynikající adaptabilita na složitá prostředí: V poslední době se pro svařování na tupo za tepla, které vyžaduje vysoké vyrovnání trubek a je vystaveno zvýšeným vlivům větru, písku a teploty, PE elektrické tavné spony nabízejí vynikající odolnost vůči vnějším prostředím během instalace, díky čemuž jsou zvláště vhodné pro složité pracovní podmínky, jako jsou stísněné, přeplněné prostory nebo výkopy kanálů.



Ve skutečných strojírenských aplikacích poskytují PE elektrické tavné svorky přesná řešení několika klíčových bolestivých bodů tradiční instalace potrubí:

Řešení problému nekonzistentní kvality

Tradiční metody se potýkají s konzistentními zkušenostmi pracovníků, přesností vyrovnání a teplotou ohřevu. Elektrické svařovací svorky automaticky řídí parametry svařování, minimalizují klíčové proměnné kvality a zajišťují konzistentní a vysoce stabilní kvalitu spojení.

Řešení problému práce ve stísněných prostorách

Tradiční zařízení pro svařování na tupo je objemné a vyžaduje dostatečnou pracovní plochu. Elektrické objímky a svářečky na trubky nabízejí flexibilní provoz, díky čemuž je instalace potrubí ve sklepech, tunelech nebo stávajících věžích hračkou.

Vyřešte rychlé a seismické požadavky na potrubí

Spoj vytvořený elektrickým fúzním spojením má dobrou flexibilitu, která může účinně absorbovat hbitost způsobenou sedáním základů, teplotními změnami nebo menšími zemětřeseními a výrazně zvýšit seismickou odolnost a dlouhodobou injektáž celého potrubního systému.

Přestože je technologie elektrofúze sama o sobě vysoce spolehlivá, ve skutečném provozu je malý počet netěsností objímek potrubí často důsledkem nedbalosti ve specifikacích konstrukce.

Nedostatečná příprava povrchu potrubí

To může být příčinou odpojení. Pokud není oxidová vrstva na povrchu trubky (vrstva, která chrání PE trubku před stárnutím) před připojením důkladně seškrábnuta speciální škrabkou nebo pokud v oblasti spoje zůstanou nečistoty, olej nebo zemnící materiál, může to vést k nedostatečnému kontaktu a studenému svaru, který může způsobit netěsnosti.

Čas je rozhodující

Po svaření vyžaduje PE materiál nějaký čas, aby se plně ochladil a ztuhl, aby znovu získal svou plnou mechanickou pevnost. Při předčasném posunu potrubí nebo při působení vnějších sil na spoj nebo při provádění tlakových zkoušek během této závěrečné doby ochlazování (obvykle přesně specifikované) může dojít k poškození spoje, který je ještě v plastickém stavu, a tím ke zkratu.

Parametry svařování nebo provoz napájecího zdroje

Použití nekompatibilních parametrů svařování (jako je nesprávná doba svařování) nebo vynucení spojení s extrémně nestabilním napájecím napětím může ovlivnit přesné zahřátí a předehřátí topného drátu.

Přísné dodržování standardizovaného procesu „čištění“ → škrábání → vyrovnání → svařování → „dostatečné chlazení“ je klíčem k zajištění úspěšného spojení PE elektrickou tavnou svorkou.

Při opravách a údržbě potrubí se technici často ptají: Mohou být spoje svorek PE elektrických tavných trubek znovu zataveny?

Průmyslové předpisy a technické normy poskytují odpověď: přísně zakázáno.

Objímky PE trubek jsou určeny pro okamžité, nepřímé tavení. Opětovné spojení hotového spoje může mít následující vážné následky:

• Tepelné namáhání a degradace materiálu: PE materiál vytvořil stabilní strukturu během počátečního připojení a procesu chlazení. Opětovné zahřátí může způsobit lokální přehřátí, což má za následek nadměrné tepelné namáhání nebo degradaci struktury PE polymeru, což vede k degradaci vlastností materiálu a obnovení pevnosti v oblasti spoje.


• Porucha topného drátu: Topné dráty jsou určeny pro přesné, jednoprůchodové vytápění. Opětovné zapnutí topného drátu může mít za následek nerovnoměrné rozložení tepla, částečné vyhoření nebo nemožnost dosáhnout rovnoměrného ohřevu, což zcela naruší kvalitu spoje.



Pokud se tedy vyskytnou nějaké problémy s nainstalovaným PE elektrosvařovacím spojem, správným způsobem opravy je odříznout celý spoj a znovu jej připojit pomocí nové PE elektrosvařovací objímky na zdravém místě na potrubí. Tím je zajištěn dlouhodobý bezpečný a spolehlivý provoz potrubního systému.

V oblasti technologie spojování polyetylenových (PE) trubek jsou hlavní a široce přijímané metody spojování trubek na tupo a elektrospojky PE. Zatímco oba dosahují trvalého spojení PE trubek, zásadně se liší svými principy, aplikacemi a kontrolou kvality spojení, což určuje jejich odlišnou roli v inženýrských projektech.

1. Rozdíly v principech a formách připojení

2. Požadavky na stavební prostředí a vybavení

Největší rozdíl mezi elektrofúzí a elektrofúzí spočívá v jejich provozní flexibilitě na staveništi:

Omezení webu: Elektrofúzní potrubní svorky jsou kompaktní, vyžadují méně zarovnání, díky čemuž jsou zvláště vhodné pro přesné a stísněné prostory, pro práci pod povrchem nebo ve složitých prostředích, jako jsou opravy potrubí, kde je nasazení velkého zařízení obtížné.

Kompatibilita průměru potrubí: Elektrické svařovací objímky nabízejí významné výhody a stálou kvalitu pro spojování malých a středně velkých trubek (např. DN 20 až DN 315). Stroje pro svařování na tupo jsou vhodnější pro hlavní konstrukci trubek velkého průměru.

Provozní složitost: Proces elektrické fúze je vysoce automatizovaný. Svářeč naskenuje posloupnost potrubí a automaticky řídí svařovací parametry, což výrazně snižuje závislost na zkušenostech pracovníků a usnadňuje standardizaci a sledování kvality. Svařování na tupo na druhé straně vyžaduje extrémně vysokou přesnost, regulaci teploty ohřevu a tlaku a více se spoléhá na zkušenosti operátora.

3. Kompenzace nákladů a přínosů

Přestože materiálové náklady na jednu objímku potrubí obvykle pokrývají spotřebovanou energii a ztráty potrubí během procesu horkého tavení, celková účinnost je často vyšší:

• Snížené riziko úniku: Elektrické fúzní spoje nabízejí větší spolehlivost a standardizaci, což má za následek extrémně nízkou míru úniků během dlouhodobého provozu, což snižuje náklady na údržbu a opravy u modernizovaných verzí.


• Šetří čas výstavby: Proces elektrického tavného připojení je kompaktnější a efektivnější, zejména v polních oblastech nebo v oblastech s vysokým provozem, kde lze ušetřit významnou instalaci potrubí a čas na cestě.



Trubky pro svařování za tepla upřednostňují účinnost a materiály a jsou ideální pro velké průměry trubek a nákladově efektivní konstrukci. PE elektrické tavné spony , na druhé straně nabízejí vysokou spolehlivost, adaptabilitu na složitá prostředí a sledovatelnou kontrolu kvality, díky čemuž jsou preferovanou volbou pro komunální potrubní sítě, plynárenské systémy a projekty vysokého standardu.

Výhoda elektrotechnického systému PE spočívá nejen ve vysoké spolehlivosti objímek přímých trubek, ale také v rozsáhlém a komplexním sortimentu tvarovek, které zvládnou téměř všechny ohyby, změny průměru, odbočky a funkční požadavky v systémech tavných trubek.

1. Základní připojení a armatury pro změnu směru

Elektrické přímé trubkové objímky (spojky): Založení přímých potrubních spojů a nejčastěji používaná tvarovka, sloužící ke spojení dvou PE potrubí stejného průměru.

Elektrofúzní kolena: Používá se ke změně směru potrubí. Mezi běžné příklady patří elektrická tavná kolena 90° a 45°, která se používají k dosažení horizontálních nebo vertikálních ohybů v mostech.

Elektrofúzní odpaliště (rovná/zmenšující se odpaliště): Používá se pro větvení potrubí.

Odpaliště stejného průměru: Dostupné ve třech průměrech.

Zmenšení triček: K dispozici pro hlavní potrubí a podpůrné věže s různými průměry, které splňují požadavky na průtok nebo distribuci tlaku.

Elektrofúzní reduktory: Používá se ke spojování trubek různých průměrů, čímž se dosahuje hladkých, stupňovitých spojů.

Elektrofúzní koncovky: Používá se pro utěsnění nebo dočasné ucpání pro zajištění těsnosti potrubních systémů.

2. Sedla a speciální potrubní armatury

Sedla jsou základní produkty používané v elektrofúzní technologii k řešení provozních potřeb otevírání potrubí, rozvětvení nebo nouzových oprav, což demonstruje nesmírnou aplikační hodnotu elektrofúze:

Elektrofúzní sedla větve vody/plynu: Používá se k vytvoření nové odbočky z hlavního vedení bez přerušení provozu hlavního vedení. Obsahují vnitřní řezné břity, které umožňují otevření nové trubky pomocí nástroje po svařování.

Elektrofusion Stop-Off sedla: Používá se k dočasnému zablokování nebo omezení průtoku při nouzových opravách na plynovém nebo kapalinovém potrubí. Jsou bezpečnostním nástrojem pro provoz pod tlakem a nouzové opravy.

Elektrofúzní přechodové armatury: Používá se pro připojení PE potrubí k jiným materiálům (jako je ocel, litina a měď). Tyto tvarovky mají obvykle na začátku elektrofúzní PE konektor a na druhém konci kovový závitový nebo přírubový konektor.

Elektrofúzní ventily/Elektrofúzní připojovací ventily: Některé ventily vyšší třídy jsou navrženy s elektrofúzním připojením, což umožňuje jejich instalaci přímo na ventily PE pomocí elektrofúze, což zajišťuje vysoce těsné utěsnění mezi ventilem a potrubím.

Tato komplexní a vysoce specializovaná řada PE elektrofúzních armatur umožňuje inženýrům navrhovat a instalovat moderní PE potrubní spojovací systémy, které splňují různé složité provozní podmínky a vysoké bezpečnostní standardy.
