Struktura, princip a průvodce výběrem soustředného/excentrického excentrického reduktoru PE

Při spojování dvou trubek různých průměrů se stávají nezbytností redukční tvarovky. Tradiční soustředné konstrukce však mají při manipulaci s určitými tekutinami a provozními podmínkami své vlastní nevýhody. z tohoto důvodu PE excentrické redukce se svým jedinečným konstrukčním designem a vynikajícím výkonem se staly profesionální volbou pro řešení složitých problémů s kapalinami.

1. Co je to PE excentrický reduktor?

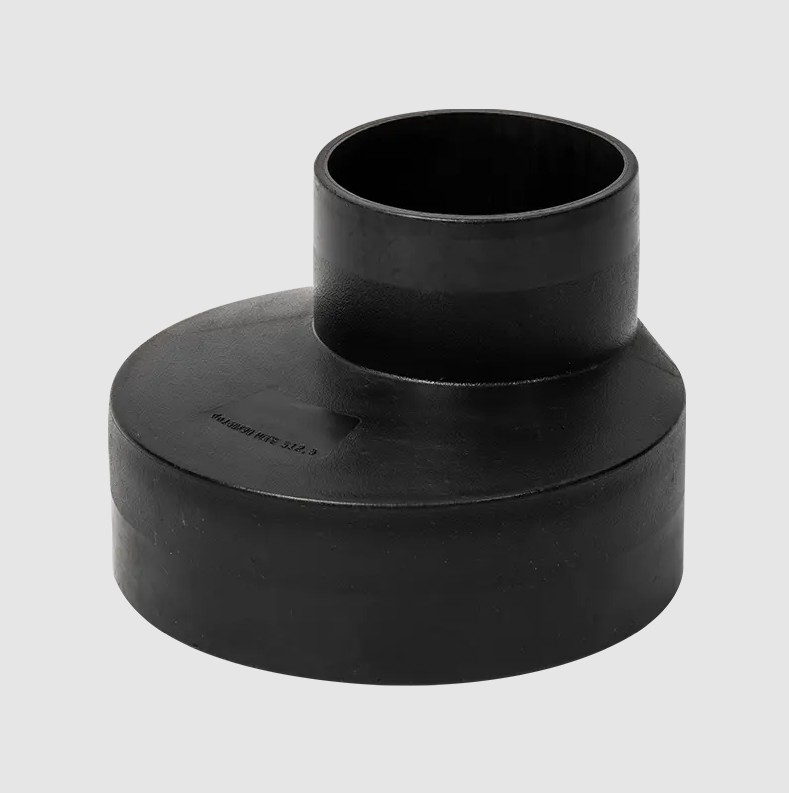

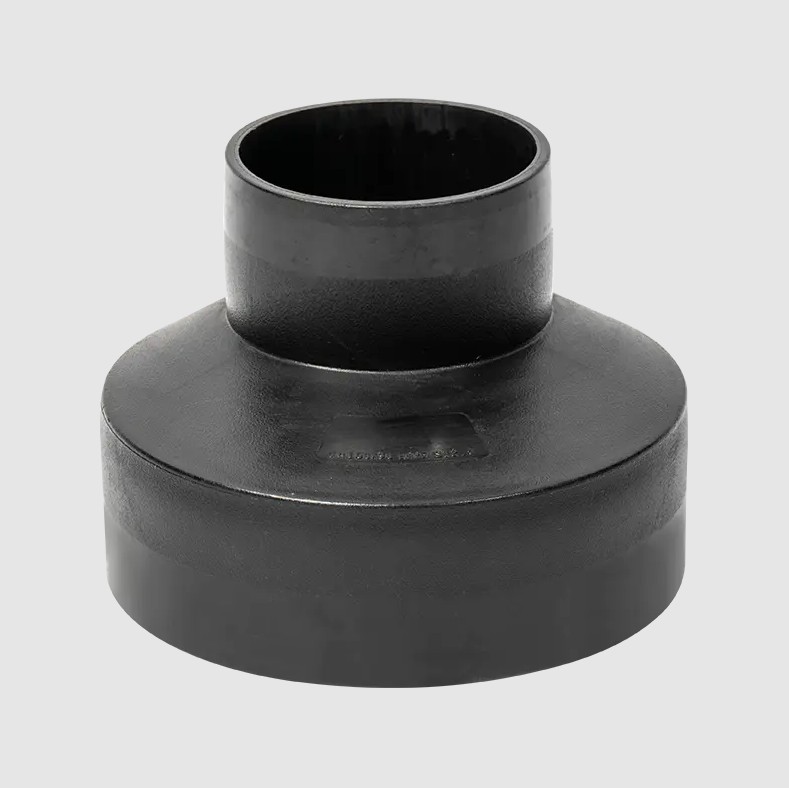

A PE excentrický reduktor je specializovaná tvarovka používaná k dosažení hladkého přechodu mezi průměry potrubí. Vyrobeno z odolného polyethylenu (PE), nabízí vynikající odolnost proti korozi, vysokou pevnost, lehkou konstrukci a vynikající chemickou odolnost, díky čemuž je široce používán v různých oblastech, včetně ochrany vody, plynu a chemického inženýrství.

Na rozdíl od konvenčních koncentrických reduktorů jsou středové linie dvou konců a PE excentrický reduktor —větší a menší průměr — se neshodují, ale jsou posunuty. Strukturálně vykazuje asymetrický zúžený přechod, přičemž jedna hrana zůstává rovná, zatímco druhá hrana se zužuje. Právě tento jedinečný excentrický design mu dává klíčovou výhodu v ovládání tekutin.

2. Jaký je princip PE excentrického reduktoru?

Princip fungování PE excentrický reduktor je založeno na optimalizaci dynamiky tekutin, aby se odstranily dva hlavní inženýrské problémy, které mohou nastat při změnách průměru horizontálních potrubí: kavitace a usazování pevných látek.

V horizontálních potrubích mají tradiční soustředné redukce za následek strukturální nespojitosti v dráze tekutiny nahoře nebo dole:

• Eliminace rizika kavitace (horizontální instalace na plocho): Při dopravě kapalin, pokud je přímá strana reduktoru umístěna v horní části potrubí (tj. instalace s plochým vrchem), tato konstrukce zabraňuje hromadění plynu v přechodové zóně, kde se zvětšuje průměr, čímž se zabraňuje vytváření vzduchových kapes nebo kavitace. Kavitace je hlavní příčinou kavitace, vibrací a poškození těles čerpadla. Proto je instalace excentrických reduktorů na plocho v sacím potrubí čerpadla zásadní pro ochranu zařízení.


• Prevence usazování pevných látek (horizontální instalace s plochým dnem): Při dopravě tekutin obsahujících pevné částice (jako je kejda, odpadní voda a rudná kaše), pokud je rovná strana reduktoru umístěna na dně potrubí (tj. instalace s plochým dnem), zajišťuje souvislé a hladké dno potrubí, čímž se eliminují „mrtvé zóny“, kde se tekutina zpomaluje nebo stagnuje. To účinně zabraňuje usazování, hromadění a aglomeraci pevných částic při změně průměru, čímž se zásadně snižuje riziko ucpání potrubí.



3. Kdy použít PE excentrické redukce?

Díky jejich jedinečným schopnostem optimalizace toku, PE excentrické redukce se používají především v následujících kritických aplikacích se speciálními požadavky na prostředí kapalin:

• Ochrana vstupu čerpadla: Toto je nejběžnější scénář aplikace. Pro zajištění hladkého a bezbublinového proudění kapaliny do čerpadla musí být všechny redukce připojené k horizontálnímu vstupu čerpadla na plocho namontované PE excentrické redukce.


• Obsahující pevné látky: V průmyslových odvětvích, jako je chemické zpracování, těžba a čištění odpadních vod, musí potrubí přepravující velké množství suspendovaných pevných látek, kalů nebo vysoce viskózních médií využívat instalaci s plochým dnem, aby se zabránilo usazování.


• Odvodnění potrubí a gravitační průtok: Když konstrukce potrubí vyžaduje úplné odvodnění média nebo když potrubí závisí na gravitaci pro transport tekutiny, excentrický reduktor s plochým dnem zajišťuje úplné odvodnění a zabraňuje hromadění zbytkové kapaliny.


4. Jaký je rozdíl mezi koncentrickým reduktorem a PE excentrickým reduktorem?

Přestože se pro zmenšení průměrů trubek používají jak koncentrické redukce, tak PE excentrické redukce, zásadně se liší strukturou a funkcí:

• Základní strukturální rozdíl: Koncentrické redukce jsou dokonale symetrické komolé komůrky se středovými osami jejich dvou konců zarovnaných. PE excentrické redukce mají naproti tomu odsazenou středovou osu a jsou konstrukčně asymetrické, přičemž jedna strana je rovná.


• Rozdíly v použitelných provozních podmínkách: Koncentrické redukce jsou vhodné pro aplikace, kde jsou vlastnosti kapalin méně kritické nebo kde ke změně průměru potrubí dochází primárně ve vertikálním směru (jako jsou stoupačky). PE excentrické redukce, na druhé straně, jsou navrženy tak, aby řešily specifické problémy dynamiky tekutin horizontálních potrubí a jsou specializovaným řešením pro řešení problémů sedimentace a kavitace.


• Vliv na tekutiny: Při horizontální instalaci mohou konstrukční nedostatky v soustředných potrubích vést k nerovnoměrným průtokům a vytvářet prostory nahoře, kde se může hromadit plyn, nebo oblasti dole, kde se může snadno tvořit sediment, což zvyšuje frekvenci údržby systému a provozní rizika.


  Porovnání funkcí	Koncentrický reduktor	PE excentrický reduktor
  Středová čára	Osy konců dvou trubek se shodují (koaxiální).	Středové osy dvou konců trubek jsou posunuté (nekoaxiální).
  Tvar	Symetrický tvar komolého tvaru.	Vyznačuje se asymetrickým zúžením s jednou stranou plochou.
  Výhody instalace	Používá se pro vertikální instalaci potrubí nebo redukci potrubí na krátkou vzdálenost.	Může být instalován do vodorovného potrubí, aby se eliminovaly problémy s usazováním a kavitací.
  Fluidní efekty	Může snadno vytvářet vzduchové kapsy nahoře (horizontální) nebo sedimentační oblasti dole (horizontální).	Splachovací design optimalizuje distribuci tekutiny a snižuje odpor proudění.
  Použitelné kapaliny	Používá se pro čisté plyny nebo čisté kapaliny.	Je vhodný pro kapaliny obsahující pevné částice, kaly nebo kapaliny náchylné k tvorbě plynů.

5. Jaké jsou výhody PE excentrických reduktorů?

Výběr PE excentrických reduktorů není jen o splnění konstrukčních specifikací; je to také dlouhodobá investice do celého potrubního systému. Mezi výhody patří:

• Prodloužená životnost zařízení: Účinnou eliminací kavitace na sacím vstupu čerpadla se výrazně snižuje kavitační poškození oběžného kola čerpadla a vnitřní komory, což výrazně prodlužuje životnost drahého zařízení.


• Snížené provozní náklady: Zabráněním usazování a zablokování pevných částic se zkracuje proplachování potrubí, odkalování a prostoje při údržbě, čímž se zlepšuje účinnost a spolehlivost systému.


• Vysoká účinnost přenosu tekutin: Konstrukce hladkého přechodu minimalizuje turbulenci kapaliny, snižuje tlakovou ztrátu a zajišťuje hladký přenos kapaliny.


• Vynikající odolnost: Použitý PE materiál nabízí vynikající odolnost proti opotřebení a chemickou stabilitu, což zajišťuje dlouhodobý provoz v drsném prostředí.



6. Kdy bych měl použít PE excentrickou redukci a kdy bych měl použít koncentrickou redukci?

Rozhodnutí o výběru by se mělo přísně řídit charakteristikami kapaliny a orientací instalace potrubí:

• Výběr PE excentrické redukce:
  • V horizontálních potrubích, při dopravě kapalin obsahujících pevné částice, kaly nebo kapaliny s vysokou viskozitou, je nezbytná instalace s plochým dnem.


  • U vodorovného potrubí je při připojení k sacímu otvoru čerpadla nebo jiného zařízení citlivého na hromadění plynu nezbytná plochá instalace.


• Výběr koncentrického reduktoru:
  • Ve vertikálních potrubích, ať je tok směrem nahoru nebo dolů, vliv gravitace zajišťuje relativně rovnoměrné rozložení toku, takže je dostačující koncentrický reduktor.


  • Ve vodorovných potrubích, při dopravě čistých tekutin bez usazenin a kapalin náchylných na plyn (jako je určitá čistá voda nebo vzduch) a když ztráta tlaku při výměně potrubí není problémem, je nekompromisní standard PE excentrický reduktor.



Stručně řečeno, pro jakoukoli horizontální výměnu potrubí, která zahrnuje čistotu kapaliny, ochranu čerpadla a vypouštění potrubí, je PE excentrická redukce nekompromisním standardem.

7. Jak určím středovou osu excentrického reduktoru PE?

Při instalaci na místě je zajištění správné orientace PE excentrických reduktorů zásadní pro zamezení konstrukčních chyb. Obvykle se nejedná o výpočet geometrické středové osy, ale spíše o funkční umístění:

Princip umístění: Funkce určuje splachování.

• Prevence sedimentace: Pokud je cílem zabránit usazování pevných částic, ujistěte se, že rovná strana tvarovky je na dně trubky. Během instalace použijte nástroj, jako je vodováha, abyste přesně vyrovnali spodní vnitřní stěny redukce a rovnou část trubky.


• Odstranění vzduchových kapes: Pokud je cílem zabránit hromadění plynu nahoře, zajistěte, aby rovná strana tvarovky byla nahoře na potrubí. To je zásadní při připojení k sání čerpadla.



Správná instalace zajišťuje, že armatura může plně plnit svou funkci optimalizace průtoku a maximalizovat spolehlivost a životnost celého PE potrubního systému.

8. Jaké jsou způsoby připojení excentrických reduktorů PE?

Jako klíčová součást potrubního systému vyžadují výkonnostní výhody excentrických reduktorů PE (eliminace vzduchových kapes a zabránění usazování) spolehlivá a odolná spojení, aby bylo možné plně využít jejich výhod. Technologie spojování potrubí z polyetylénu (PE) je jádrem moderního potrubního inženýrství a kvalita spoje přímo ovlivňuje těsnost, tlakovou únosnost a životnost celého systému.

1. Hot-Melt Butt Fusion: První volba pro sílu a hospodárnost

Hot-Melt Butt Fusion je nejběžněji používaná a hospodárná spojovací technologie pro PE trubky, zvláště vhodná pro velkoprůměrové PE excentrické redukce. Tento způsob spojení zahřeje a natlakuje potrubní tvarovky a konce trubek, což způsobí, že se roztaví a znovu se spojí, čímž vznikne jediný integrální spoj s vlastnostmi odpovídajícími základnímu materiálu.

2. Elektrofúze: Ideální volba pro vysoce spolehlivá a složitá prostředí

Elektrofúze využívá topný drát zapuštěný do elektrofúzní tvarovky (jako je excentrický reduktor) k generování tepla, které roztaví kontaktní povrch mezi tvarovkou a trubkou. Chlazení vytváří těsné spojení.

3. Přírubové připojení: Most pro připojení různých materiálů a zařízení

Přírubové připojení je standardní metoda pro připojení PE excentrických reduktorů ke kovovým trubkám, ventilům, čerpadlům nebo jinému non-PE zařízení. Toto spojení používá pár přírub, těsnění a sadu šroubů k vytvoření mechanického těsnění.
